Inhaltsverzeichnis
Innenkartons für die Konsole und das Zubehör
Diese Anleitung erklärt Schritt für Schritt, wie die inneren Sortiereinsätze aus Karton montiert werden, die sich im Inneren der äußeren Verpackung der Videospielkonsole befinden. Der Zweck dieser Kartons besteht darin, die Konsole und ihr Zubehör – Controller, Kabel, Adapter usw. – zu schützen, zu organisieren und voneinander zu trennen, sowohl bei stationären Konsolen als auch bei tragbaren Konsolen.
Lesen Sie vor Beginn die Anleitung sorgfältig durch.
1. Lieferumfang
Für die Verpackungen von stationären Konsolen enthält es:
- 1 Hauptkartonvorlage (Innenbox).
- 1 innerer Trenner (separater Karton).
Hinweis: Der Trenner kann je nach Bedarf des Benutzers in unterschiedlichen Positionen eingesetzt werden.
Für die Verpackungen von tragbaren Konsolen enthält es:
Ausschließlich die Vorlage, deren Ergebnis nach der Montage die Einteilung der tragbaren Konsole und des Zubehörs in einem einzigen Teil ermöglicht.
2. Erklärung der Vorlage
Betrachten Sie die erhaltene Kartonvorlage sorgfältig sowie die zwei Arten von Linien (durchgezogen und gestrichelt):

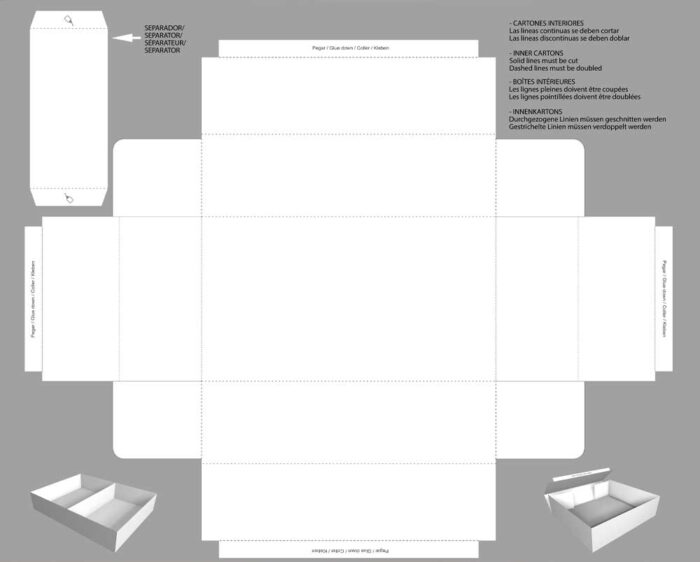

Vorlage für die Verpackungen von stationären Konsolen

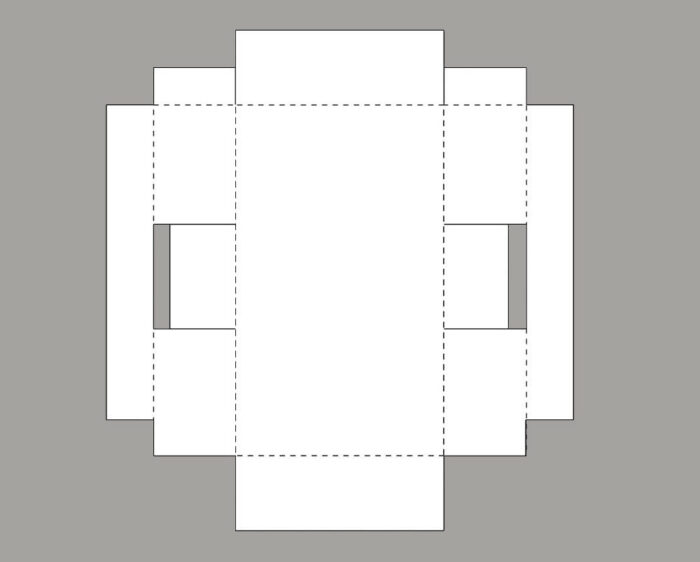

Vorlage für die Verpackungen von tragbaren Konsolen
- Entfernen Sie den grauen Bereich vollständig, sodass ausschließlich die Vorlage übrig bleibt.
- Durchgezogene Linien: kennzeichnen die Bereiche, die geschnitten werden müssen (immer).
- Gestrichelte Linien (gepunktet): kennzeichnen die Bereiche, die gefaltet werden müssen (niemals schneiden).
Beachten Sie diese Hinweise stets, um eine korrekte Montage zu gewährleisten.
3. Erforderliche Werkzeuge

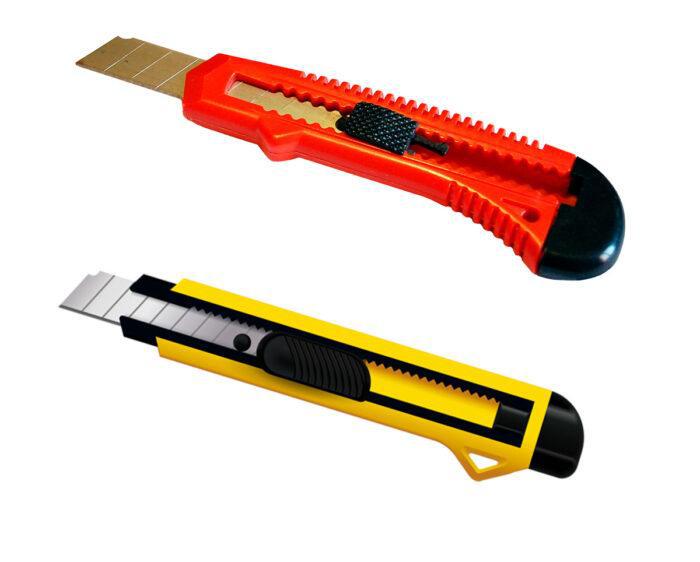

- Neues Cuttermesser oder Cutter mit neuer Klinge.
- Arbeiten Sie auf einer ebenen und stabilen Oberfläche.
- Geeigneter Klebstoff für Karton, Schulkleber in Gelform oder Heißkleber (trocknet schneller); alternativ kann auch Loctite-Sekundenkleber verwendet werden, jedoch mit Vorsicht.
4. Montage der Innenbox

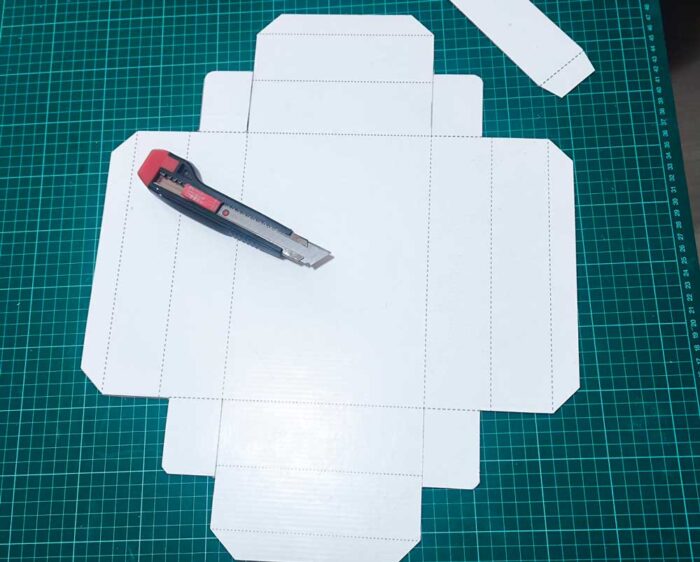

Ausschneiden der Vorlage für stationäre Konsolen
- Legen Sie die Hauptvorlage auf eine ebene Fläche.
- Schneiden Sie sorgfältig alle durchgezogenen Linien des äußeren Umrisses sowie der angegebenen inneren Teile aus.
- Achten Sie darauf, die gestrichelten Linien nicht zu schneiden.
Ausschneiden der Vorlage für tragbare Konsolen
- Legen Sie die Hauptvorlage auf eine ebene Fläche.
- Schneiden Sie sorgfältig alle durchgezogenen Linien des äußeren Umrisses sowie der angegebenen inneren Teile aus.
- Achten Sie darauf, die gestrichelten Linien nicht zu schneiden.
Markieren der Falze
- Markieren Sie vor dem Falten alle gestrichelten Linien kräftig, um das Falten zu erleichtern (ohne vollständig durchzuschneiden). Sie können dafür jedes spitze, aber nicht schneidende Werkzeug verwenden, z. B. einen Schraubendreher oder einen Kugelschreiber.
- Führen Sie die Falze sauber und präzise aus, damit die Wände gerade ausgerichtet sind.
Markieren der Falze bei der Vorlage für stationäre Konsolen
Markieren der Falze bei der Vorlage für tragbare Konsolen

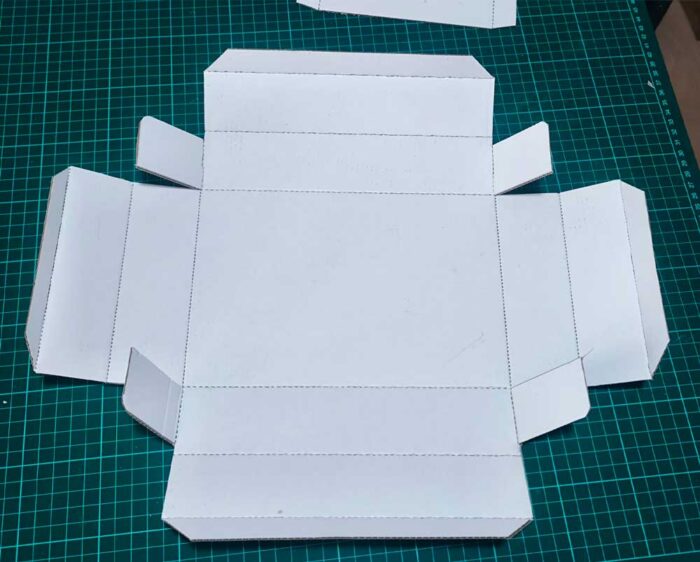

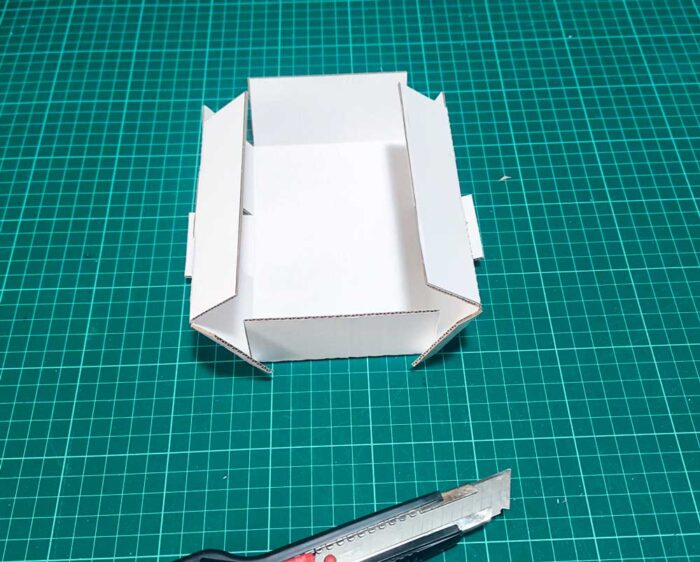

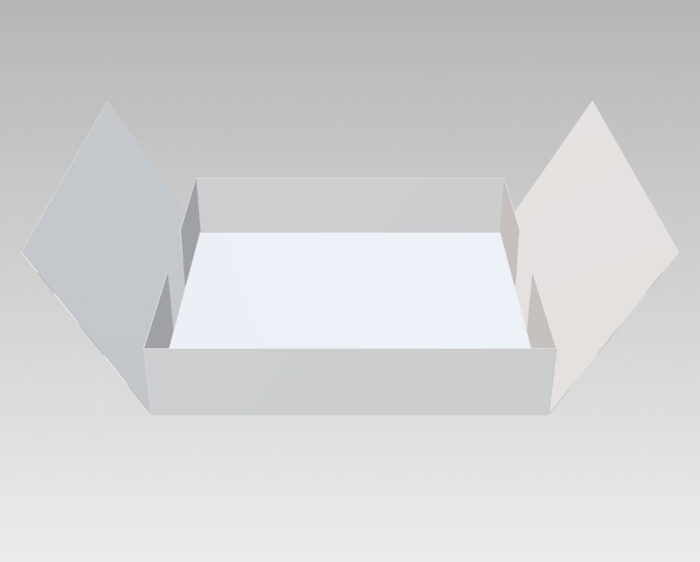

Formen der Wände für stationäre Konsolen
- Heben Sie die Hauptseiten der Vorlage entlang der Faltlinien an.
- Falten Sie die Flächen weiter, bis die Grundstruktur der Innenbox entsteht.
Erklärvideo
- Tragen Sie den zuvor genannten Klebstoff auf die in der Vorlage angegebenen Klebelaschen auf.
- Befestigen Sie jede Lasche an der entsprechenden Wand und halten Sie den Druck für die vom Hersteller des verwendeten Klebstoffs empfohlene Zeit aufrecht.
- Überprüfen Sie, dass die Box stabil ist und rechtwinklige Ecken aufweist.

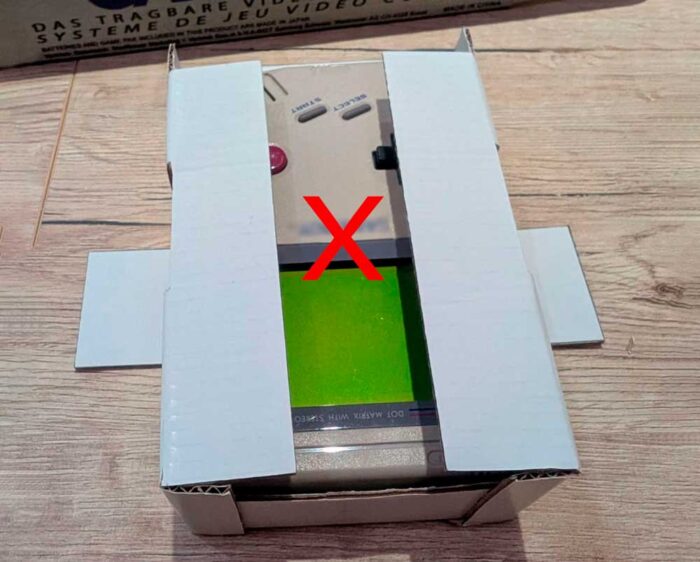

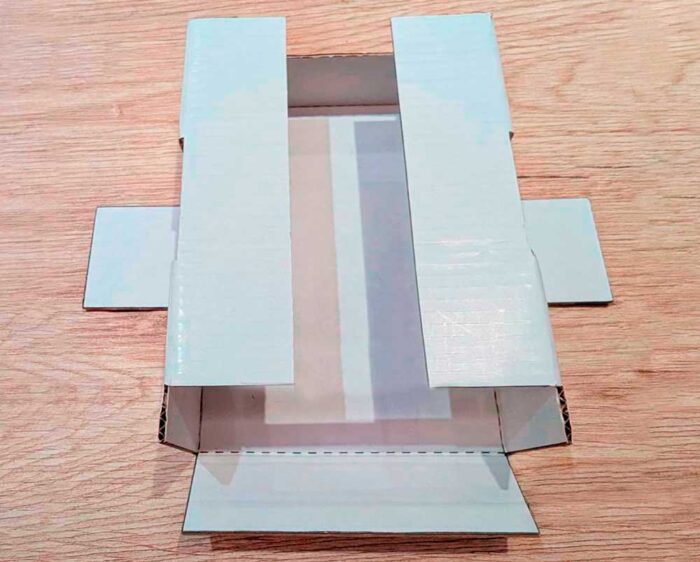

Formen der Wände für tragbare Konsolen
5. Montage des inneren Trenners in der Verpackung für stationäre Konsolen
Ausschneiden des Trenners
- Schneiden Sie den Trenner entlang der durchgezogenen Linien aus.
- Falten Sie die durch gestrichelte Linien gekennzeichneten Bereiche; diese bilden die Laschen, auf die der Klebstoff aufgetragen wird.
Positionierung des Trenners
- Setzen Sie den Trenner in die Innenbox ein.
- Positionieren Sie ihn in der Lage, die sich am besten an den Inhalt anpasst:
- Trennung der Konsole von den Zubehörteilen.
- Schaffung von Fächern für Controller, Kabel oder andere Elemente.
- Passen Sie den Trenner durch Andrücken an, bis er fest sitzt und stabil ist.
Der Trenner bleibt beweglich, wenn kein Klebstoff auf ihn aufgetragen wird, und kann je nach den Vorlieben des Benutzers positioniert werden.

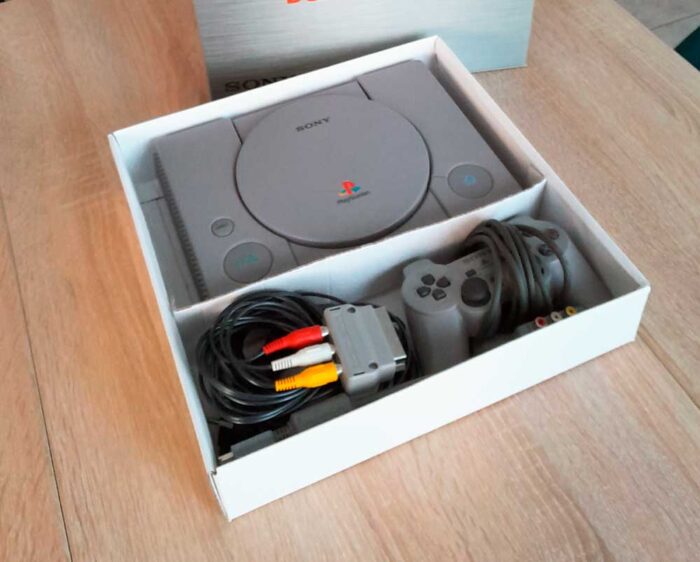

6. Endergebnis
Nach Abschluss der Montage:
- Die Innenbox muss vollständig geformt und stabil sein.
- Der Trenner muss den Innenraum in funktionale Fächer unterteilen.

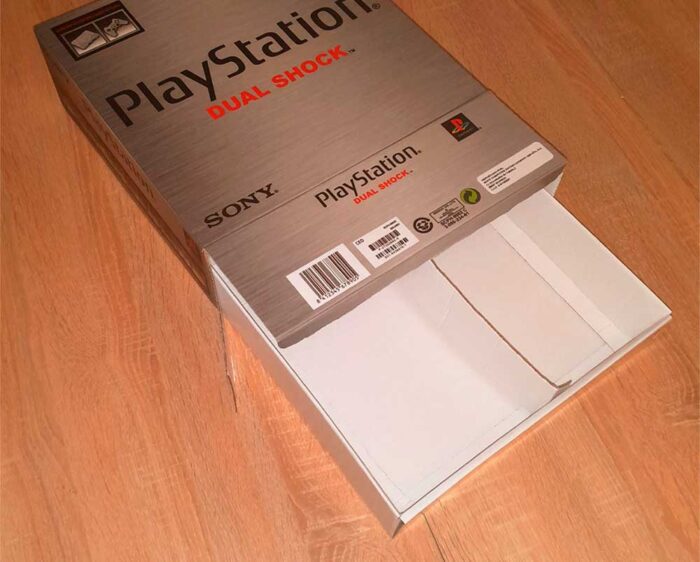

- Die Einheit ist bereit, die Konsole und das Zubehör aufzunehmen, bevor die äußere Verpackung geschlossen wird.
7. Abschließende Empfehlungen
- Üben Sie keinen übermäßigen Druck auf die Falze aus: Falsches Falten kann den Karton schwächen.
- Überprüfen Sie stets, dass alle Elemente sicher fixiert sind und sich nicht bewegen.
- Bewahren Sie diese Anleitung für zukünftige Montagen auf.
